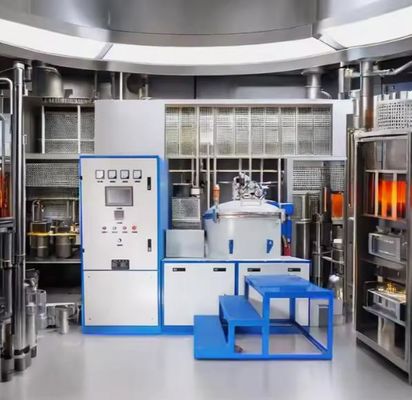

Vakuum-Graphitisierungs-Ofen
3000 °C Hochtemperatur-Induktions-Typ Vakuum-Graphit-Pulver-Grafitierung Industrieofen Vakuum-Grafitierung-Ofen
Leistungsmerkmale
1Die Ausrüstung verfügt über einen hohen Grad an Automatisierung. Alle Schaltkomponenten und Betriebsparameter der Ausrüstung werden in der PLC-Datenbank in digitaler Form gespeichert.und eine Kommunikationsoberfläche kann für die Kundenverbindung reserviert werden.
2. Der Ultrathöftemperatur-Ofenkörper innerhalb von 3000°C kann die Graphitisierung von verschiedenen Kohlenstoffmaterialien erfüllen.
3Das digitale Display-intelligente Temperaturkontrollsystem wird angenommen, um den Temperaturmess- und Kontrollprozess automatisch und genau abzuschließen.Das System kann entsprechend der angegebenen Heizkurve erwärmt werden, und kann zwanzig verschiedene Prozessheizkurven mit insgesamt 400 Abschnitten speichern.
4Das Problem der Ablation und Senkung des Schmelztiegels innerhalb des horizontalen Graphitierungsofens ist vollständig gelöst.
5. Annehmen interne Zirkulation reines Wasser Kühlsystem; digitales Durchflussüberwachungssystem, Ofenumwandlung nimmt Hochleistungs-Mittelfrequenzkontaktor; umfassende PLC Wasser, Strom,Automatisches Gassteuerungs- und -schutzsystem
6. Die einzigartige Induktionsspule nimmt eine 5-fache Isolierungsabwicklung an, die die Anwendungsprobleme der Induktionsspule oder der Hochtemperaturisolierung vollständig löst,Sicherstellung, dass die Spirale bei Korundalterung und Rissbildung weiterhin eine gute Dämmleistung aufweist, und kann wirksam Sparren, Stromlecks und andere Phänomene verhindern
Die Stützsysteme des kompletten Gerätes umfassen: Vakuumsystem, Reinigungssystem, Kühlsystem, Abgasbehandlung, DCS-Zentralsteuerungssystem
| Modellnummer |
Einheit für die Bereitstellung von Daten |
Die in Absatz 1 genannten Anforderungen gelten nicht. |
Einheit für die Bereitstellung von Dienstleistungen |
Einheit für die Bereitstellung von Dienstleistungen |
Die in Absatz 1 genannten Anforderungen gelten nicht. |
| Höchstbetriebstemperatur |
2850°C |
2650°C |
2500 °C |
|
Platz nutzen
(mm) W × H × L
|
400 × 400 × 1000 |
500 × 500 × 1000 |
600 × 600 × 1200 |
700 × 700 × 1600 |
700 × 700 × 2000 |
| Höchstvolumen (L) |
160 |
250 |
432 |
784 |
1296 |
|
Temperaturgleichheit
(ΔT zwischen 1000°C und 2200°C)
|
± 20°C |
± 30°C |
|
Höchstheizrate
(CEDRT) *
|
Bei der Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen ist die Prüfung der Einhaltung der in Absatz 1 genannten Anforderungen durch die Prüfstelle zu erfolgen. |
| Heizleistung |
250 kW |
300 kW |
350 kW |
500 kW |
500 kW |
| Häufigkeit |
1500 Hz |
1000 Hz |
1000 Hz |
1000 Hz |
1000 Hz |
|
Einschränkung des Vakuums
(CEDRT) *
|
1.2 × 10-3m Bar |
|
Optional hohes Vakuum
(CEDRT) *
|
5 × 10- 5m Bar |
| Druckanstieg |
6.7 × 10-3m bar/h |
| Arbeitsumfeld |
Hochvakuum (optional) / Vakuum/Inertgas (Argon oder Stickstoff)
Vakuum- und Hochvakuumatmosphären sind nur unter 2200°C zulässig
|
| Stromversorgung |
3P, 380V, 50Hz/60Hz |
| Kühlwasserdruck |
1.5 ∙ 2,5 bar |
| Kühlwassertemperatur |
≤ 28 °C |
Nachverkauf:
1Installation, Inbetriebnahme und Aufnahme
Wir führen die Installation, Inbetriebnahme und Annahme im Werk des Käufers durch.Das in Dienst stellende Personal wird vom Anmelder gemäß der Personalnorm kostenlos zur Verfügung gestellt..
Die Ausrüstung an den Käufer versendet, erhielt der Verkäufer die Benachrichtigung des Käufers, beide innerhalb einer Woche, um die Ausrüstung aus der Box zusammen zu tragen,Dann überprüfen Sie die Ausrüstung und alle Komponenten nach der Verpackungsliste .einschließlich Zubehör für Ausrüstung, Ersatzteile und spezielle Werkzeuge, beigefügte Handbuch und technische Dokumente usw. Es kann nach der Überprüfung der Annahme der Ausrüstung installiert werden.
Nach der Installation und Debugging ist die Ausrüstung gemäß dem technischen Zubehör zu akzeptieren.
2- Ausbildung
Bei der Übernahme des Ofens an den Kunden, werden wir dem Kunden eine Schulung geben.bei der Installation im Unternehmen des Kunden.
Dies ist praktische Betriebs- und Wartungstraining, und unser technisches Personal wird Ihnen das Grundprinzip, das Wissen über die Wartung von Geräten,Und die gemeinsamen Maßnahmen zur Fehlerbehebung.Wir können 2 ~ 3 Arbeiter ausbilden.
3. Garantiezeit
Die Garantiezeit für die Ausrüstung beträgt 12 Monate, beginnend mit dem Datum der Installation und Fehlerbehebung durch den Lieferanten.Nachverkäufer müssen innerhalb von 2 Stunden Lösungen geben.Wenn es notwendig ist, zur Behandlung an den Standort zu gehen, sollten die vom Verkäufer entsandten Bediensteten innerhalb von 48 Stunden nach dem Einsteigen an Ort und Stelle ankommen.Im NotfallDie Betreiber sollten innerhalb von 48 Stunden nach dem Einstieg an Ort und Stelle ankommen und die Reparaturen fortsetzen, bis der Fehler behoben und die Ausrüstung wieder normal ist.
